航空插头介绍
航空插头
航空插头是连接电气线路的机电元件，电气参数的不同就有不同相关的产品，所以挑选合适的航空插头是个十分重要的话题！
挑选办法修改
航空插头也可称插头座，广泛应用于各种电气线路中，起着衔接或断开电路的效果。进步航空插头的可靠性首先是制作厂的职责。但由于航空插头的种类繁复，应用规模广泛，因而，正确挑选航空插头也是进步航空插头可靠性的一个重要方面。只要经过制作者和运用者两边共同努力，才能最大限度的发挥航空插头应有的功用。
航空插头有不同的分类办法。依照频率分，有高频航空插头和低频航空插头；依照外形分有圆形连接器，依照用途分：机柜用航空插头，音响设备用航空插头，电源航空插头，特别用途航空插头等等。下面首要论说低频航空插头（频率为3MHZ 以下）的挑选办法。

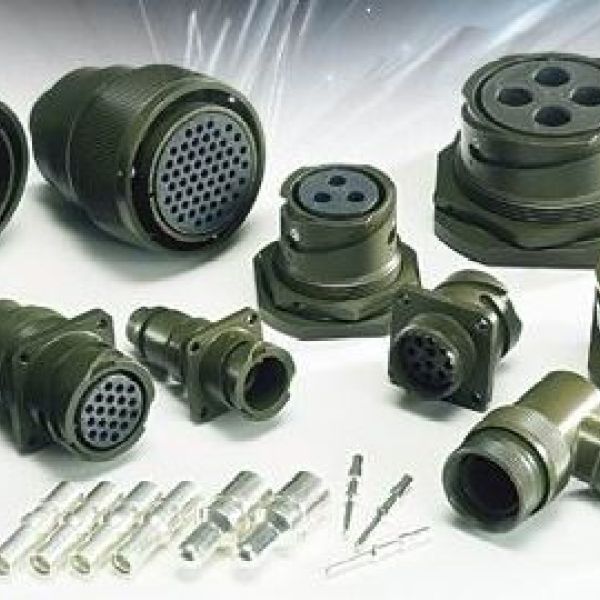

航空插头
安全参数修改
1：绝缘电阻
绝缘电阻是指在航空插头的绝缘部分施加电压，从而使绝缘部分的外表内或外表上发生漏电流而呈现出的电阻值。它首要受绝缘资料，温度，湿度，污损等因素的影响。航空插头样本上供给的绝缘电阻值一般都是在规范大气条件下的目标值，在某些环境条件下，绝缘电阻值会有不必程度的下降。另外要注意绝缘电阻的实验电压值。依据绝缘电阻（MΩ ）=加在绝缘体上的电压（V ）/走漏电流（μA ）施加不同的电压，就有不同的结果。在航空插头的实验中，施加的电压一般有10V ，100V ，500V 三档。
2：耐压
耐压便是触摸对的彼此绝缘部分之间或绝缘部分与接地之间，在规则时刻内所能接受的比额外电压更高而不发生击穿现象的临界电压。它首要受触摸对距离和爬电间隔和几许形状，绝缘体资料以及环境温度和湿度，大气压力的影响。
3：燃烧性
任何航空插头在作业时都离不开电流，这就存在起火的危险性。因而对航空插头不仅要求能避免引燃，还要求在一旦引燃和起火时，能在短时刻内自灭。在选用时要注意挑选选用阻燃型，自熄性绝缘资料的航空插头。
4：机械参数
航空插头中触摸压力是一个重要目标，它直接影响到触摸电阻的巨细和触摸对的磨损量。在大多数结构中，直接测量触摸压力是适当困难的。因而，往往经过单脚别离力来直接测算触摸压力。关于圆形针孔触摸对，一般是用有规则分量砝码的规范插针来查验阴触摸件夹持砝码的才能，一般其规范插针的直径是阳触摸件直径的下限取－5μm 。总别离力一般是单脚别离力上线之和的两倍。总别离力超越50N 时，用人工插拔现已适当困难了。当然，对一些测验设备或某些特别要求的场合，可选用零插拔力航空插头，主动脱落航空插头等等。
5：机械寿数
航空插头的机械寿数是指插拔寿数，一般规则为500 ～1000 次。在达到此规则的机械寿数时，航空插头的触摸电阻，绝缘电阻和耐压等目标不应超越规则的值。严厉的说，机械寿数是一种含糊的概念。机械寿数应该与时刻有必定的关系，10 年用完500 次与1 年用完500 次，显然其状况是不一样的。只不过还没有一种更经济，更科学的办法来衡量。
6：触摸对数目和针孔性
首选可依据电路的需要来挑选触摸对的数目，同时要考虑电连接器的体积和总别离力的巨细。触摸对数目多，当然其体积就大，总别离力相对也大。在某些可靠性要求高、而体积又答应的状况下，可选用两对触摸对并联的办法来进步衔接的可靠性。
航空插头的插头、插座中，插针（阳触摸件）和插孔（阴触摸件）一般都能交换设备。实践运用时，可依据插头和插座两头的带电状况来挑选。如插座需常带电，可挑选装插孔的插座，由于装插孔的插座，其带电触摸件埋在绝缘体中，人体不易触摸到带电触摸件，相对来说比较安全。
7：振荡、冲击、磕碰
首要考虑航空插头在规则频率和加速度条件下振荡、冲击、磕碰时的触摸对的电连续性。触摸对在此动态应力状况下会发生瞬时断路的现象。规则的瞬断时刻一般有1μs 、10μs 、100μs 、1ms 和10ms 。要注意的是怎么判别触摸对发生瞬断毛病一般以为，当闭合触摸对（触点）两头电压降超越电源电动势的50% 时，可断定闭合触摸对（触点）发生毛病。也便是说判别是否发生瞬断有两个条件：持续时刻和电压降，两者缺一不可。
8：衔接办法
航空插头一般由插头和插座组成，其间插头也称自由端航空插头，插座也称固定航空插头。经过插头、插座和插合和别离来完结电路的衔接和断开，因而就发生了插头和插座的各种衔接办法。对圆形航空插头来说，首要有螺纹式衔接，卡口式衔接和弹子式衔接三种办法。其间螺纹式衔接最常见，它具有加工工艺简略、制作成本低、适用规模广等长处，但衔接速度较慢不适宜于需频频插拔和快速连续的场合。卡口式衔接由于其三条卡口槽的导程较长，因而衔接的速度较快，但它制作较复杂，成本也就较高。弹子式衔接是三种衔接办法中衔接速度最快的一种，它不需进行旋转运动，只需进行直线运动就能完结衔接、别离和锁紧的功用。由于它属于直推拉式衔接办法，所以仅适用于总别离力不大的航空插头。一般在小型航空插头中较常见。
9：设备办法和外形
航空插头的设备有前设备和后设备，设备固定办法有铆钉、螺钉、卡圈或航空插头本身卡销快速锁定等。也有一种插头和插座是均是自由端航空插头，即所谓中继航空插头。
10：环境参数
环境参数首要有环境温度、湿度、温度剧变、大气压力和腐蚀环境等。电连接器在运用和保管、运送过程中所处的环境对其功用有显著的影响，所以有必要依据实践的环境条件选用相应的航空插头。
11：环境温度
航空插头的金属资料和绝缘资料决定着电连接器的作业环境温度。高温会损坏缘资料，引起绝缘电阻和耐压功用下降；对金属而言高温可使触摸对失去弹性，加速氧化和发生镀层蜕变。一般的环境温度为-55~100 ℃ 特别场合下或许要求更高。
12：湿润
相对湿度大于80% ，是引起电击穿的首要原因。湿润环境引起水蒸气在绝缘体外表的吸收和分散，简单使绝缘电阻下降到MΩ 级以下，长期处在高湿环境下，会引起物理变形，分化、逸出生成物，发生呼吸效应及电解、腐蚀和裂纹。特别是在设备外部的电连接器，常常要考虑湿润、水渗和污染的环境条件，这种状况下应选用密封航空插头。关于水密、尘密型电连接器一般选用GB4208 的外壳防护等级来表明。
13：温度剧变
湿度剧变实验是模仿运用航空插头设备在寒冷的环境转入温暖环境的实践运用状况，或者模仿空间飞行器、探测器环境温度急剧变化的状况。温度剧变或许使绝缘资料裂纹或起层。
14: 大气压力
在空气稀薄的高空，塑料放出气体污染触摸对，并使电晕发生的趋势添加，耐压功用下降，使电路发生短路毛病。在高空达到某必定值时，塑料功用变差。因而在高空运用非密封航空插头时，有必要降额运用。在低气压下引荐的电压降额系数见表.
15：腐蚀环境
依据航空插头的不同运用腐蚀环境，选用相应金属、塑料、镀层结构的航空插头，像在盐雾环境下运用的航空插头，如果没有防腐的金属外表，会使功用敏捷恶化。在含有适当浓度的SO2 环境中，不宜运用镀银触摸对的航空插头。在潮热区域，霉菌也是重要问题。
16：端接办法
端接办法是指航空插头的触摸对与电线或电缆的衔接办法。合理挑选端接办法和正确运用端接技术，也是运用和挑选航空插头的一个重要方面。
17：焊接
焊接最常见的是锡焊。锡焊衔接最重要的是焊锡料与被焊接外表之间应构成金属的连续性。因而对航空插头来说，重要的是可焊性。航空插头焊接端最常见的镀层是锡合金、银和金。簧片式触摸对常见的焊接端有焊片式、冲眼焊片式和缺口焊片式：针孔式触摸对常见焊接端有钻孔圆弧缺口式。
18：压接
压接是为使金属在规则的限度内紧缩和位移并将导线衔接到触摸对上的一种技术。好的压接衔接能发生金属互熔流动，使导线和触摸对资料对称变形。这种衔接类似于冷焊衔接，能得到较好的机械强度和电连续性，它能接受更恶劣的环境条件普遍以为选用正确的压接衔接比锡焊好，特别是在大电流场合有必要运用压接。压接时须选用专用压接钳或主动、半主动压接机。应依据导线截面，正确选用触摸对的导线筒。要注意的是压接衔接是永久性衔接，只能运用一次。
19: 绕接
绕接是将导线直接缠绕在带棱角的触摸件绕接柱上。绕接时，导线在张力遭到操控的状况下进行缠绕，压入并固定在触摸件绕接柱的棱角处，以构成气密性触摸。绕接导线有几个要求：导线直径的标称值应在0.25mm~1.0mm 规模内；导线直径不大于0.5mm 时，导体资料的延伸率不小于15% ；导线直径大于0.5mm 时，导体资料的延伸率不小于20% 。绕接的工具包括绕枪和固定式绕接机。
20：刺破连续
刺破衔接又称绝缘位移衔接，是由美国在60 年代创造的一种新颖端技术，具有可靠性高、成本低、运用方便等特色已广泛应用于各种印制板用电连接器中。它适用于带状电缆的衔接。衔接时不需要剥去电缆的绝缘层，依托航空插头的“U” 字形触摸簧片的尖端刺入绝缘层中，使电缆的导体滑进触摸簧片的槽中并被夹持住，从而使电缆导体和航空插头簧片之间构成紧密的电气衔接性。它仅需简略的工具，但有必要选用规则线规的电缆。
21：螺钉衔接
螺钉衔接是选用螺钉式接线端子的衔接办法，要注意答应衔接导线的最大和最小截面和不同规格螺钉答应的最大拧紧力矩。
